Automatický kotel Slokov Variant SL22A

Kód: 10000025
Český produkt
107 500 Kč 107 500 Kč / 1 ks
3-4 měsíce

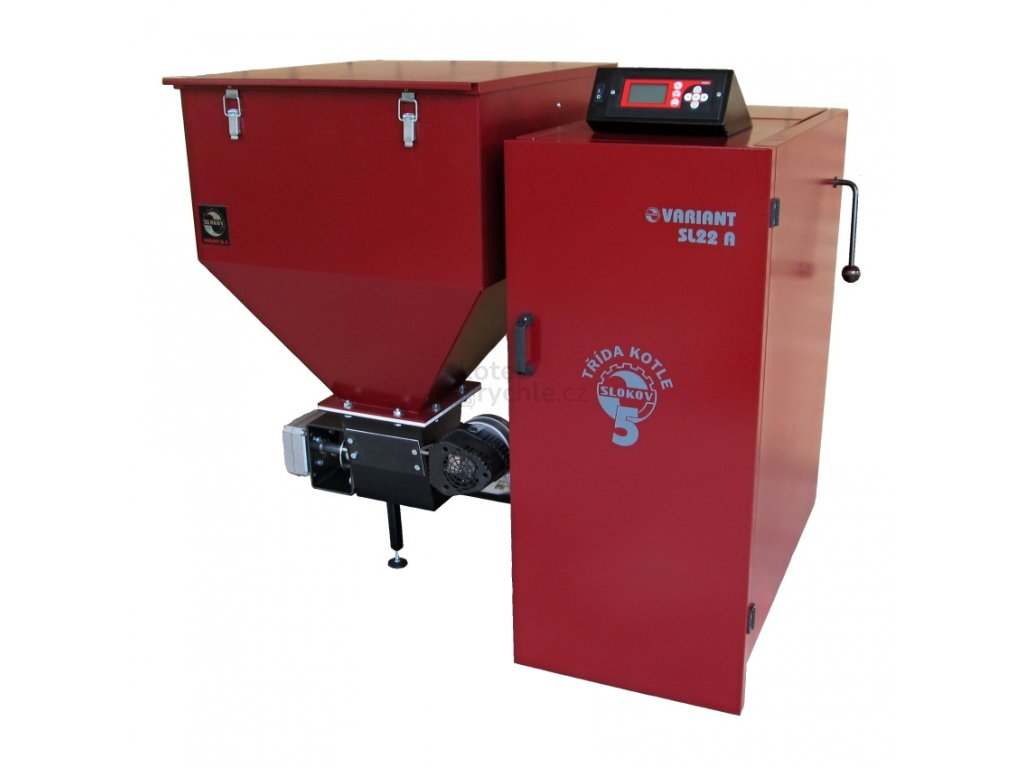

Ocelový teplovodní automatický kotel Variant SL22A pro spalování pelet.

  • Kotel splňuje přísné emisní limity dle ČSN EN 303-5 třídy 5 a EKODESIGN
  • Pravostranné i levostranné provedení
  • Snadný provoz a údržba
  • Lze používat i po roce 2024
  • Záruka 3 roky (záruční a pozáruční servis)
  • Síla plechu 5 mm

Detailní informace

Detailní popis produktu

Popis kotle

Kotel je svařen z ocelových plechů. Vnitřní prostor je rozdělen na spalovací komoru a výměník, kterým proudí spaliny ke kouřovému hrdlu. Vstup a výstup topné vody je proveden nátrubky s vnitřním 1 ½“ závitem. Kouřovod je v ose kotle na zadní straně. Lze objednat levou nebo pravou variantu.

  • Kotel splňuje 5. třídu dle ČSN EN 303-5 a EKODESIGN dle 2015/1189.
  • Příruby s připojením G6/4'' vnitřní závit



Hlavní výhody automatických kotlů SLOKOV SL-A:

  • Snadná obsluha (v průměru Vám zabere cca 10 minut denně)
  • Vysoká účinnost dosahující až 90 %, nízká spotřeba paliva
  • Perioda přikládání po 3–5 dnech (zásobník paliva má dostatečnou kapacitu)
  • Certifikovaným palivem pro  SL22A a SL33A jsou dřevní pelety
  • Vysoká kvalita zpracování, ověřená konstrukce
  • Nízká spotřeba elektrické energie, snadné nastavení řídící jednotky
  • Možné řízení pokojovým termostatem, zaručující vysoký komfort obsluhy
  • Snadná údržba hořáku a čištění kotle
  • Malé rozměry kotle, možné levé a pravé provedení násypky
  • Česká řídící jednotka a komponenty od firem z České Republiky



Popis hořáku a principu fungování

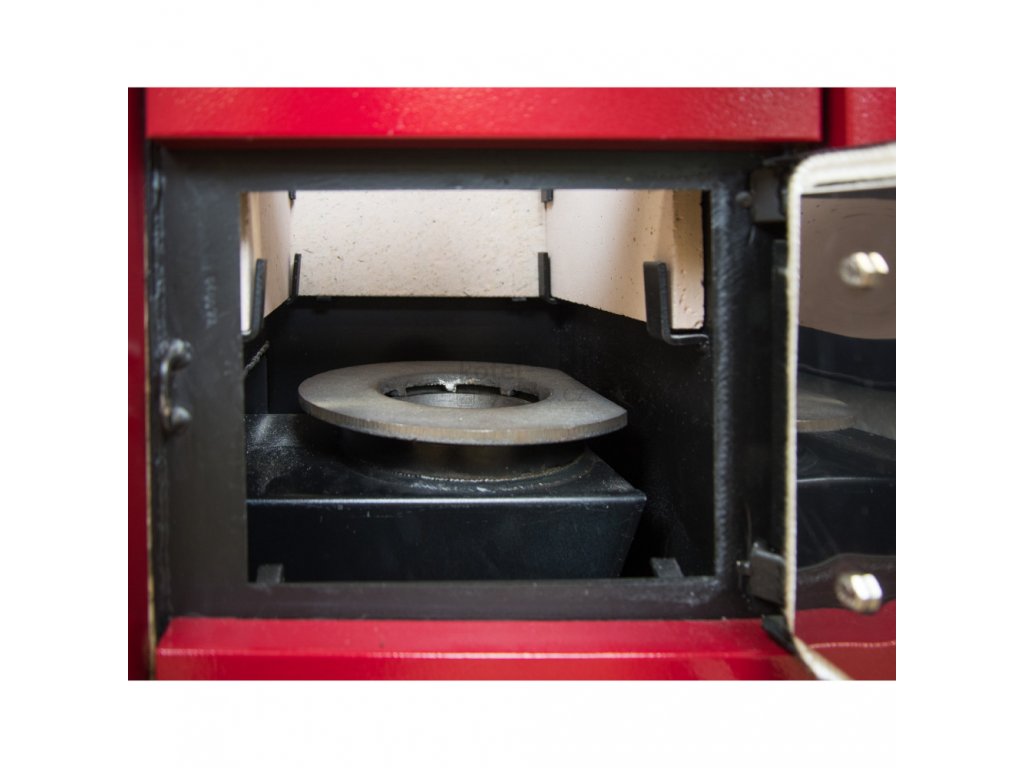

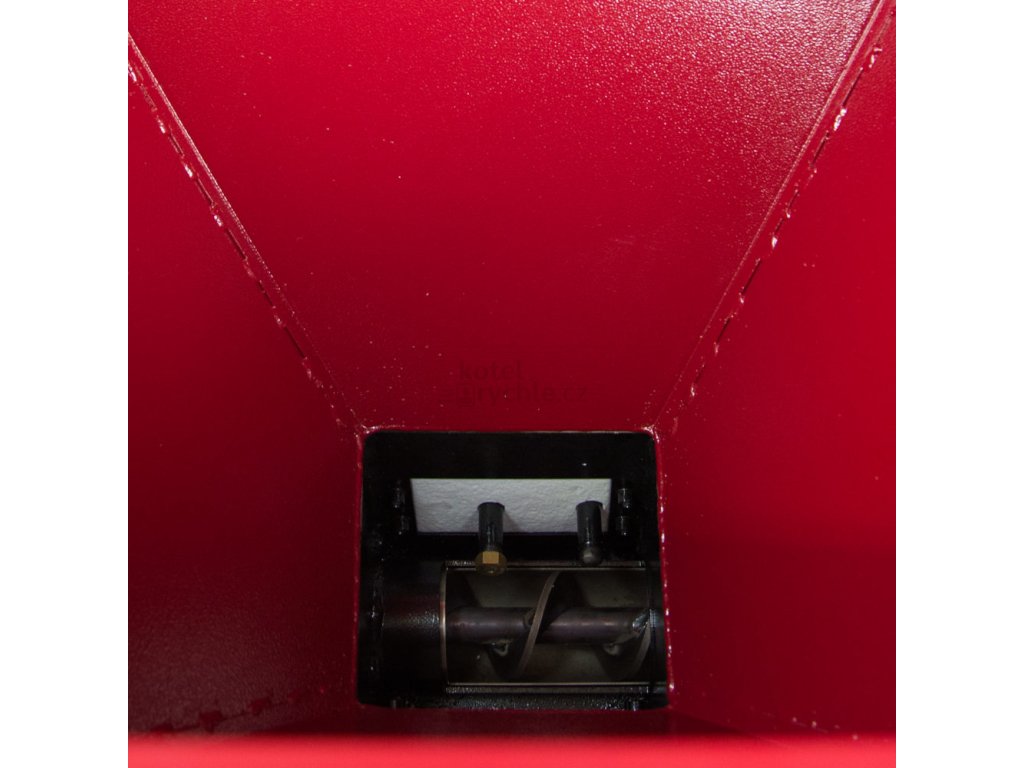

Vlastní spalování paliva zajišťuje hořák umístěný ve spalovací komoře, který pracuje na principu spodní dodávky paliva. Samotné spalování připomíná hoření v kovářské výhni. Z násypky hořáku je palivo dodáváno šnekovým podavačem (motor s převodovkou, šnekovnice) do prostoru výtlačného hrdla. Z výtlačného hrdla je palivo vytlačováno vzhůru na kruhový rošt. Výtlačné hrdlo je umístěno ve směšovači, do kterého je foukán vzduch ventilátorem. Drážkami mezi výtlačným hrdlem a roštem je pak vzduch foukán do nahořelé vrstvy paliva. Pro správnou funkci hořáku je nutné dobře zatmelit (utěsnit tmelem s teplotou použití do 1200°C) drážku mezi roštem a kruhovým nadstavcem směšovače, do kterého je rošt vložen.

Množství spalovacího vzduchu (resp. intenzita rozdmýchávání paliva) je regulovatelné škrtící klapkou na ventilátoru. Vyhořelé palivo – popel a struska – přepadávají přes okraje roštu do popelníku pod směšovačem. Palivo je do spalovací části hořáku dodáváno v cyklech, které jsou nastavitelné na řídící jednotce. Hořák se v automatickém provozu zapíná a vypíná podle požadované teploty topné vody (nastavitelná kotlovým termostatem) nebo podle potřeby tepla v referenční místnosti (externím regulátorem – např. prostorovým termostatem).



Použití kotle, palivo

Ocelové teplovodní kotle VARIANT SL jsou zdrojem tepla vhodným pro vytápění bytů, rodinných domků, provozoven a obdobných objektů s tepelnou ztrátou 8-26 kW. Otopný systém musí být opatřen tlakovou expanzní nádobou a nuceným oběhem otopné vody, s maximálním přetlakem 200 kPa.

Předepsané palivo pro kotel VARIANT SL22A jsou dřevní pelety – C1 průměru 6-10 mm. Pro správnou funkci hořáku je nutné palivo skladovat v suchých prostorech. Dobrá funkce kotle je podmíněna kromě odborné instalace také potřebným komínovým tahem a správnou obsluhou.



Hlavní rozměry kotle Variant SL22A

Legenda

1 – výstup topné vody

2 – napouštěcí ventil

3 – zásobník paliva

4 – hořák – šnekový podavač

5 – podpěra

6 – čistící dvířka

7 – řídící jednotka

8 – páka pohyblivých vířičů

9 – vstup topné vody

10 – zhášecí zařízení – nádrž s vodou

A – šířka kotle se zásobníkem 1240 mm
B – šířka kotle 440 mm
C – výška násypky od podlahy 1100 mm
D – výška kotle 1130 mm
E – výška osy kouřovodu 890 mm
F – výška vstupu topné vody 215 mm
G – výška výstupu topné vody 1040 mm
H – hloubka kotle 770 mm
I – vzdálenot osy topné vody 385 mm



Schématický řez kotle Variant SL22A

1 – hořák

2 – spalovací komora

3 – šamotová vyzdívka

4 – čistící dvířka

5 – horní kryt

6 – řídící jednotka

7 – výstup topné vody

8 – víko výměníku

9 – clona výměníku

10 – těsnící šňůra víka výměníku

11 – hrdlo kouřovodu

12 – výměník

13 – zadní kryt

14 – vířiče

15 – napouštěcí ventil

16 – vstup topné vody

17 – sazová dvířka

18 – popelník

19 – těsnící šňůra dvířek

20 – dvířka

21 – přední kryt dolní





Schématický řez hořáku Variant SL22A

A – zde nanést tmel při tmelení roštu (po obvodu)

1 – rošt

2 – ventilátor s klapkou

3 – víko čištění násypky

4 – převodovka s motorem

5 – tělo hořáku

6 – šnekovnice

7 – výtlačné hrdlo

8 – víko čištění směšovače

9 – směšovač



Ke stažení

Prospekt Slokov Variant SL-A

Návod Slokov Variant SL-A

Rady a doporučení k provozu kotlů Slokov

Při prvních několika zátopech se na stěnách nového kotle vysráží vodní pára obsažená ve spalinách. Voda potom stéká do prostoru popelníku a do prostoru pod lamelami (někdy může být této vody tolik, že to vypadá jako by kotel tekl). Proto je dobré při prvních zátopech roztopit kotel na telotu cca 80°C, aby došlo k vysušení celého kotle. Po několika zátopech by se rosení stěn kotle mělo úplně vytratit.

Doplňkové parametry

Kategorie: Automatické kotle
Záruka: 3 roky
Hmotnost: 315 kg
Výrobce: Slokov kovo a.s.
Typ kotle: SL22A
? Třída kotle dle ČSN EN 303-5: 5
? EKODESIGN: Ano
Třída energetické účinnosti: A+
Jmenovitý výkon: 26 kW
Účinnost při jmenovitém výkonu: 90 %
Objem zásobníku paliva: 210 l
Připojovací rozměry: G 6/4''vnitřní závit
Hmotnost kotle: 315 kg
Průměr odtahového hrdla: 160 mm
Min. teplota vratné vody: 65 °C
Max. provozní teplota: 90 °C
Nejvyšší pracovní přetlak v soustavě: 2 bar
Provozní komínový tah: 15 Pa
Spotřeba paliva při jmenovitém výkonu: 6,3 kg/h
Teplota spalin při jmenovitém výkonu: 120 °C
Vodní objem kotle: 60 l
Doba hoření při jmenovitém výkonu: 23 hod
Palivo: pelety 6-10 mm
Připojovací napětí: 230 V/ 50 Hz
Max. elektrický příkon: 175 W
Elektrický příkon při jmenovitém výkonu: 80 W
Krytí elektrických částí: IP 20
