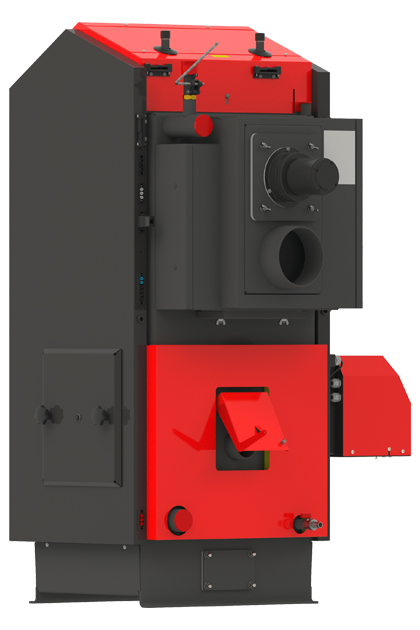

ATMOS D40P

Kód: 0145
Český produkt
Značka: Atmos
ZDARMAZDARMA 96 558 Kč –8 %
atmos d 20 p
96 558 Kč –8 % 89 000 Kč 89 000 Kč / 1 ks
Na dotaz

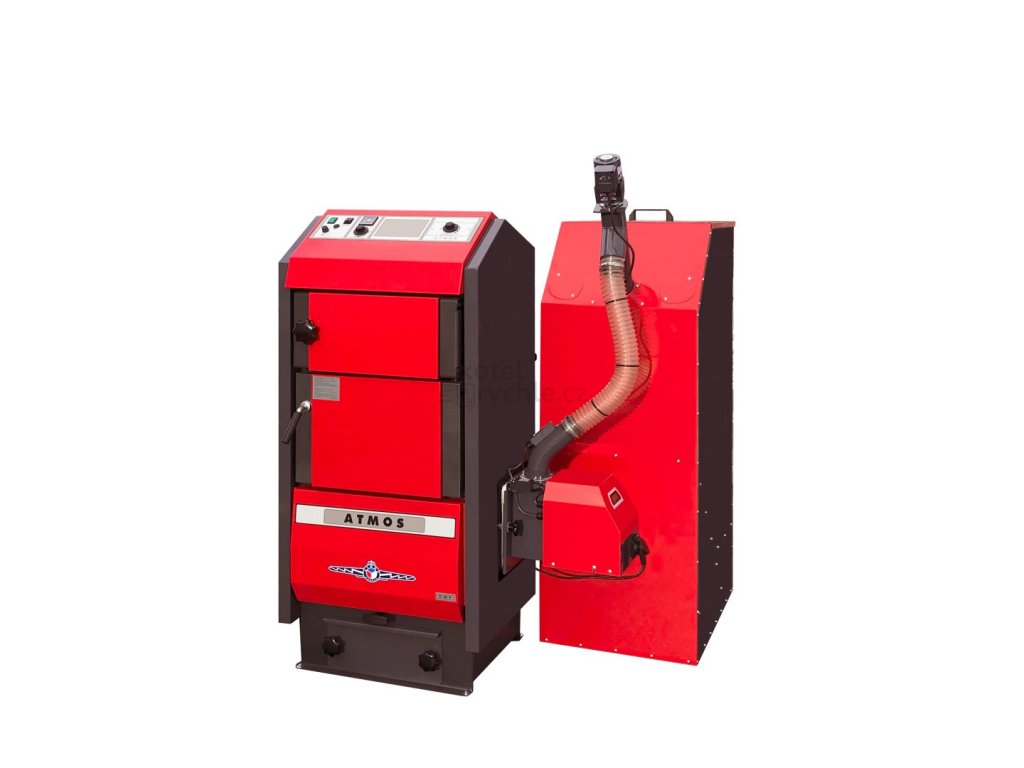

Jsou konstruovány pro dokonalé spalování pelet, tak že do levé či pravé strany kotle, podle potřeby zákazníka, je zabudován hořák na pelety, který si plně automaticky, za pomocí šnekového dopravníku odebírá pelety ze zásobníku. Zásobník paliva bývá umístěn vedle kotle, nebo ve vedlejší místnosti a může mít libovolnou velikost (standardně 250, 500 nebo 1000 l). Často bývá i jako zásobník paliva použita část kotelny, která pak vystačí na celou topnou sezonu.

Samotný provoz hořáku na pelety funguje zcela automaticky. V případě, že hořák dostane pokyn ke startu, neboli vznikne potřeba topit, nasype dopravník pelety do hubice hořáku a sám je zapálí topným tělískem (spirálou). Po dostatečném rozhoření pelet, najede hořák na nastavený výkon, v kterém setrvá do doby než je systém (dům) vytopen. Poté se hořák vypne a pelety v komůrce hořáku dohoří. Hořák je tak připraven k novému startu. Celý cyklus se v případě další potřeby vždy opakuje.

Detailní informace

Detailní popis produktu

Výkon kotle a další funkce hořáku jsou řízeny elektronickou regulací, která umožňuje přizpůsobit chod kotle konkrétním podmínkám celého systému. Doplňování pelet, čištění spalovací komůrky hořáku a vybírání popela provádíme, jednou za 1 – 30 dní, a to podle kvality pelet a velikosti zásobníku. V případě potřeby je možné kotle vybavit automatickým odpopelňovacím systémem pro komfortní vytápění s minimální obsluhou.

Díky těmto vlastnostem jsou tyto kotle stejně komfortní co se týče obsluhy a užitných vlastností tak jako topení plynem, propan butanem či LTO. Hlavní předností je ale to, že na rozdíl od zemního plynu či LTO, spalují obnovitelné zdroje energie.

Výhody kotlů na pelety ATMOS

  • Velký komfort vytápění
  • Vysoká účinnost 90,2 až 92,4 % podle typu – malá spotřeba paliva
  • Ekologické spalování – kotel dle ČSN EN 303-5 třídy 5 a EKODESIGN 2015/1189
  • Automatický provoz a vypnutí kotle po dohoření paliva
  • Automatické vybírání popela – při zabudovaném odpopelnění



Topení peletami

Většina z nás už má nějaké zkušenosti s topením dřevem nebo dřevěnými briketami a to buď v kotlích či krbech. Tyto paliva jsou ve většině míst dostupná za více či méně slušné ceny. Novinkou, kterou ne každý zná jsou tzv. pelety, které se vyrábějí podobným způsobem jako dřevěné brikety, a to lisováním z odpadního dřeva (suchých pilin a hoblin) bez jakéhokoliv pojiva pod vysokým tlakem.
Za kvalitní pelety považujeme pelety vyráběné pouze z měkkého dřeva bez kůry, tzv. bílé pelety, které nám zaručí bezproblémový a spolehlivý chod kotle. V dnešní době se však objevují výrobci, kteří přidávají do pelet biologická pojiva pro větší pevnost, především pro pneumatickou dopravu. Tyto pelety lze spalovat, ale je nutné počítat s vetší popelnatostí a nedopalem.

Pelety lze stejným způsobem vyrábět i z tvrdého dřeva nebo ze dřeva s kůrou. Vznikají tak tmavé pelety, které se spékají a způsobují u většiny hořáků velké problémy. V hořácích naší firmy je možné tyto pelety spalovat, ale je nutné čistit spalovací komoru hořáku jednou za den. Při spalování kvalitních pelet bez pojiv a kůry provádíme čištění spalovací komůrky hořáku jednou za 7 a 30 dní. Obdobné nebo dokonce ještě větší problémy nastávají při spalování pelet ze slámy a různých biologických odpadů, jako je makovina, cukrovarnické řízky, odpady z obilí atd. Tyto pelety obsahují vysoké množství chlóru a dusíku, a tak prudce zkracují životnost tělesa kotle, keramiky a komína. Proto vám je nemůžeme doporučit spalovat. Nejrozšířenější velikostí kvalitních dřevěných pelet je dnes průměr 6 a 8 mm a délce od 10 do 25 mm. Výhřevnost pelet je zhruba od 17 do 19 MJ/kg podle typu paliva. Cena kvalitních pelet se dnes pohybují od výrobců, kterých je již v České republice mnoho od 4500,- do 6500,- Kč za tunu.

Pelety jsou v Čechách zatím dodávány nejčastěji v igelitových pytlích po 15 kg nebo žocích po 800 kg. V zahraničí, ale nově i v Čechách jsou pelety dopravovány za pomocí cisteren z kterých vám palivo natankují do libovolného zásobníku, stejně jako u LTO. Je však nutné dodržet několik zásad, které zabraňují jejich rozdrcení při pneumatické dopravě. Především je nutné zabránit, aby nedopadaly přímo na tvrdou stěnu zásobníku, ale na plentu, která je zavěšena ve středu zásobníku od stropu. Zabezpečíme tak rovnoměrné plnění zásobníku a zamezíme jejich drcení na drobné pelety a prach. Důležité je však, aby pelety byly uskladněny v suchém prostoru, proto aby se nerozpadly.



Kotle D20P, D30P, D40P, D50P



Legenda k nákresu kotlů D20p, D30P, D40P, D50P
1. Těleso kotle 19. Brzdič (u typu D20P – 3x kartáč, D30P, D40P a D50P – 1x kartáč + 2x ocelový)
2. Dvířka plnící (čistící) 20. Čistící víko zadního kanálu
3. Popelník 21. Teploměr
4. Ovládací panel 22. Hlavní vypínač
5. Regulační vzduchová klapka – pouze pro topení dřevem 23. Regulační (kotlový) termostat
6. Žáruvzdorná tvarovka – dno topeniště 24. Termostat na čerpadlo
7. Žáruvzdorná tvarovka – vrchní kul. prostor 25. Bezpečnostní termostat
8. Clona rámečku 26. Pojistka T6,3A/1500 – typ H
9. Odtahový ventilátor 27. Kondenzátor pro odtahový ventilátor – 1 μF
10. Regulátor výkonu Honeywell FR 124 28. Roštování
11. Výplň dvířek – Sibral 29. Dvoj vypínač automatického odpopelnění a hořáku na pelety
12. Těsnění dvířek 18 x 18 mm 30. Táhlo roštování
13. Uzávěr – klika 31. Hořák na pelety
14. Žáruvzdorná tvarovka – zadní čelo kul. prostoru K – hrdlo kouřovodu
15. Uzávěr popelníku – matice L – výstup vody z kotle
16. Chladící smyčka M – vstup vody do kotle
17. Víko otvoru pro hořák N – nátrubek pro napouštěcí kohout
18. Čistící víko trubkovnice P – nátrubek pro čidlo ventilu ovládajícího chladící smyčku (TS 131, STS 20)



Rozměry kotlů
D20P D30P D40P D50P
A 1405 1405 1405 1405
B 652 954 954 1052
C1 630 630 630 630
C2 1022 1022 1022 1022
D 848 848 848 848
E 150 (152) 150 (152) 150 (152) 150 (152)
G 211 211 211 211
H 1163 1163 1163 1163
CH 202 202 202 202
I
J 6/4″ 6/4″ 6/4″ 6/4″



Technické údaje      Typ kotle
D20P D30P D40P D50P
Výkon kotle kW 6,5 – 22 8,9 – 29,8 8,9 – 40 13,5 – 45
Výhřevná plocha m2 2 2,7 2,7 3,6
Objem spalovací komory dm3 (l) 70 105 105 140
Rozměr plnícího otvoru mm 270 x 450 270 x 450 270 x 450 270 x 450
Předepsaný tah komína Pa 15 21 22 23
Max. pracovní přetlak vody kPa 250 250 250 250
Hmotnost kotle kg 305 370 386 430
Průměr odtahového hrdla mm 150/152 150/152 150/152 150/152
Krytí elektrické části IP 20 20 20 20
Elektrický příkon – při spuštění W 572 530 530 530
Elektrický příkon – při provozu W 92 97 97 97
Účinnost kotle % 91,1 92,4 91,0 91,1
Teplota spalin při jmenovitém výkonu (pelety) °C 128 158 157 123
Hmot. průtok spalin při jmen. výkonu (pelety) kg/s 0,016 0,025 0,031 0,035
Předepsané palivo (preferované) kvalitní pelety o průměru 6 – 8 mm o délce 5 až 25 mm a výhřevnosti 16 – 19 MJ.kg-1 (bílé pelety)
Průměrná spotřeba paliva – pelet při jm. výkonu kg.h-1 5 6,8 9,4 10,6
Objem vody v kotli l 82 91 91 117
Hydraulická ztráta kotle mbar 0,22 0,23 0,23 0,24
Minimální objem vyrovnávací nádrže l 500 750 750 1000
Připojovací napětí V/Hz 230/50 230/50 230/50 230/50
Třída kotle dle ČSN EN 303-5 5 5 5 5
Třída energetické účinnosti A+ A+ A+ A+
Ekodesign
Dotované kotle v ČR



Doplňkové parametry

Kategorie: Automatické kotle
Záruka: 2 roky
Hmotnost: 386 kg
Výkon kotle: 8,9-40 kW
Výhřevná plocha: 2,7 m2
Objem spalovací komory: 105 l
Rozměr plnícího otvoru: 270x450 mm
Max. pracovní přetlak: 2,5 bar
Průměr odtahového hrdla: 150/152 mm
Účinnost kotle: 91 %
Teplota spalin: 157 °C
Předepsané palivo: pelety 6-8 mm
Objem vody v kotli: 91l
Třída kotle dle ČSN EN 303-5: 5
Ekodesign: Ano
Průměrná spotřeba paliva: 9,4 kg/h
Třída energetické účinnosti: A+
Komínový tah: 22 Pa
