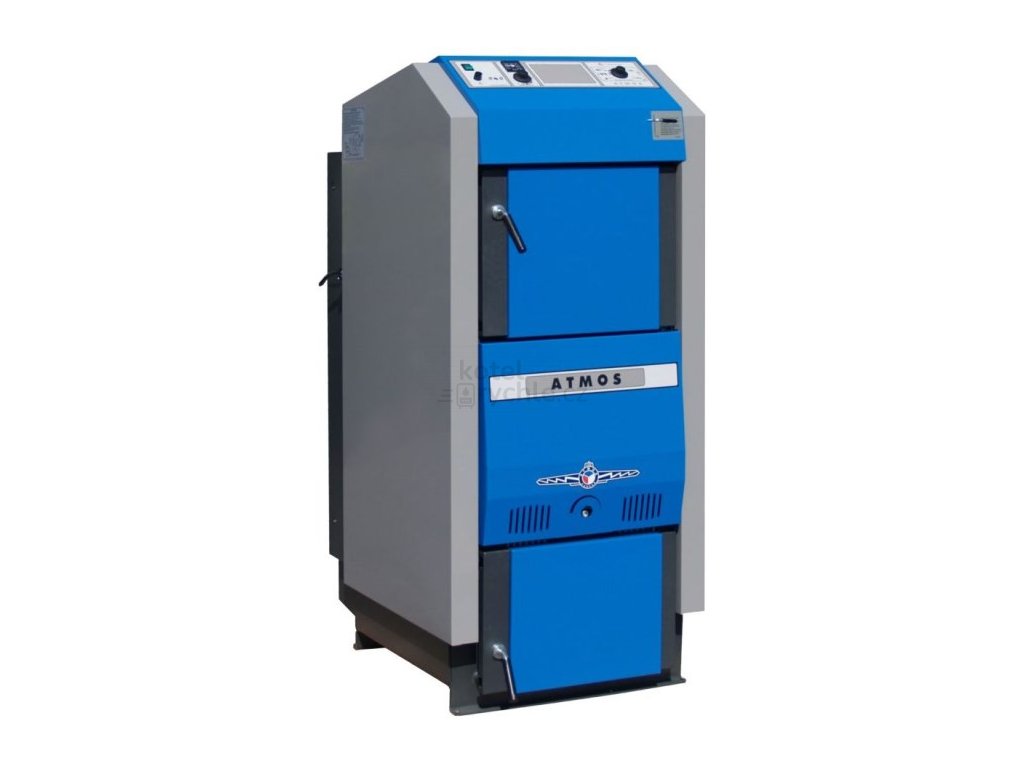

ATMOS DC 70 GSX

Kód: 2230
Český produkt
Značka: Atmos
ZDARMAZDARMA 167 800 Kč –12 %
product detail max
167 800 Kč –12 % 148 000 Kč 148 000 Kč / 1 ks
Na dotaz

Zplynovací kotle Atmos jsou konstruovány pro spalování dřeva, na principu generátorového zplynování.

Detailní informace

Detailní popis produktu

Zplynovací kotle na dřevo – Generátor

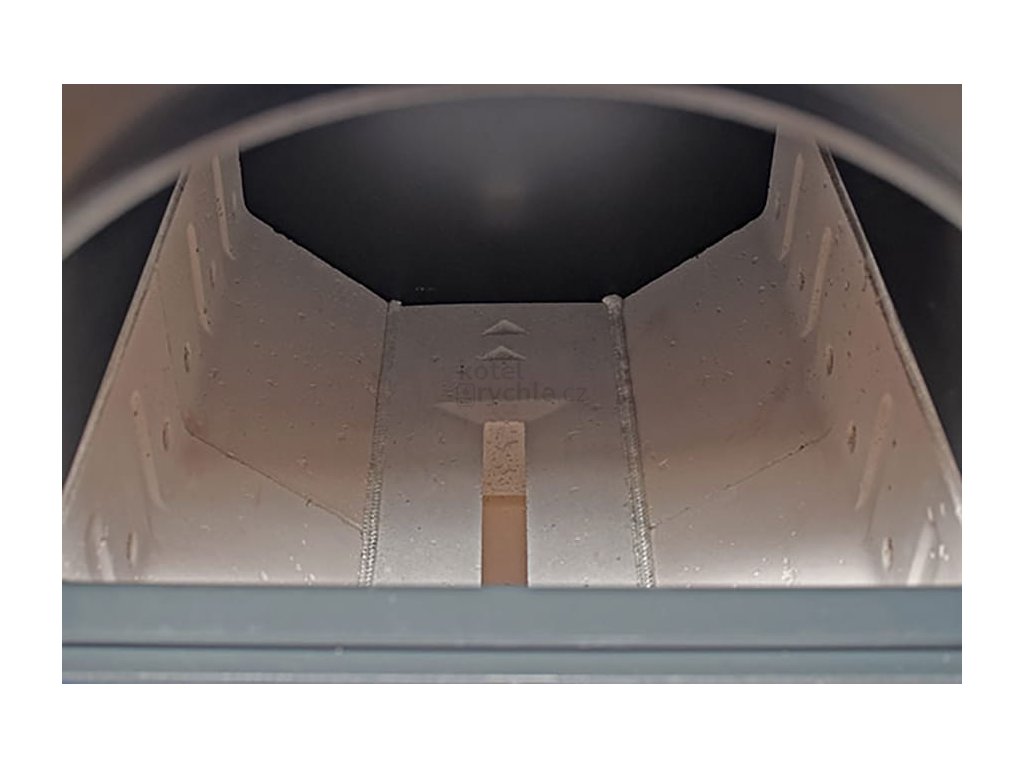

Kotle řady Generátor se vyznačují speciálním topeništěm, které je z obou stran vyloženo keramickými tvarovkami, ve spodní části opatřené otvory pro přívod předehřátého primárního vzduchu.

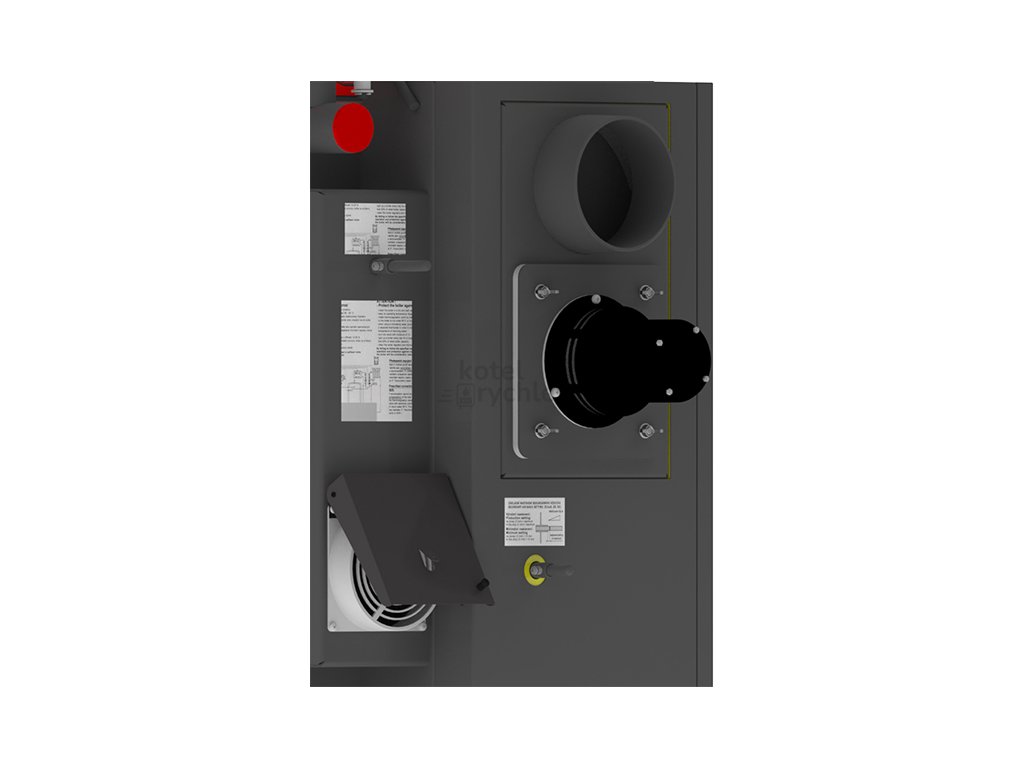

Jsou konstruovány pro spalování dřeva, na principu generátorového zplynování s použitím odtahového ventilátoru (S), který odsává spaliny z kotle a vhání spalovací vzduch do kotle.
Těleso kotlů je vyrobeno jako svařenec z kvalitních ocelových plechů o tloušťce 3 až 8 mm. Tvoří je násypka paliva (6 mm) , která je ve spodní části opatřena zplynovací tryskou s podélným otvorem pro průchod spalin a plynů.

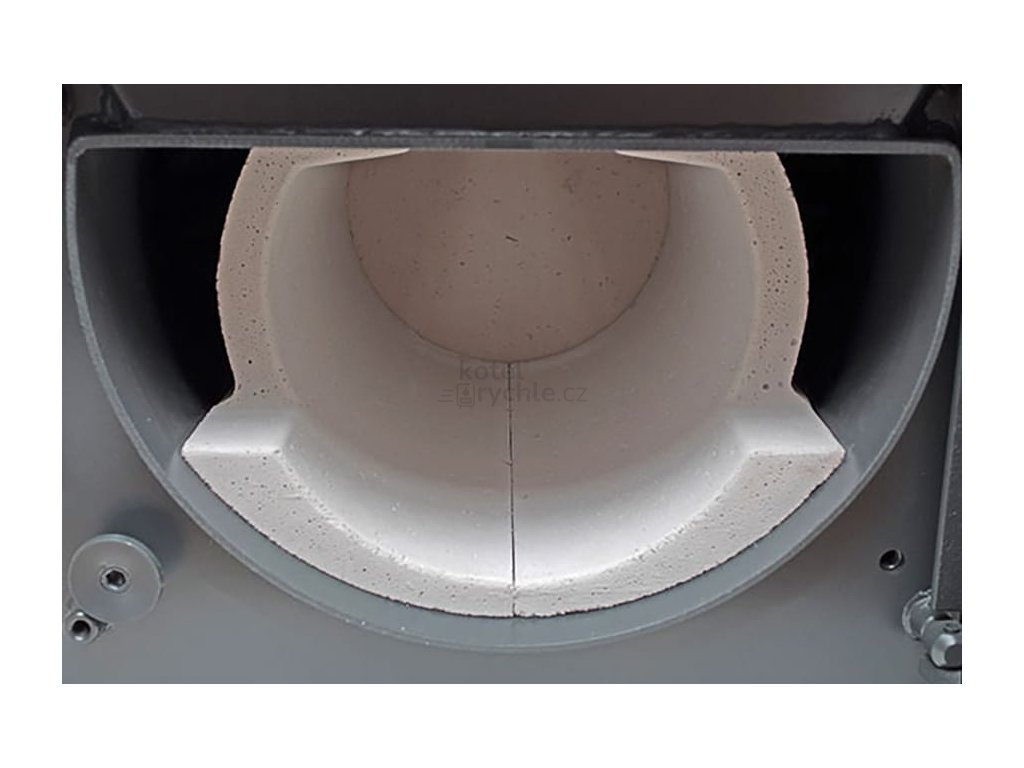

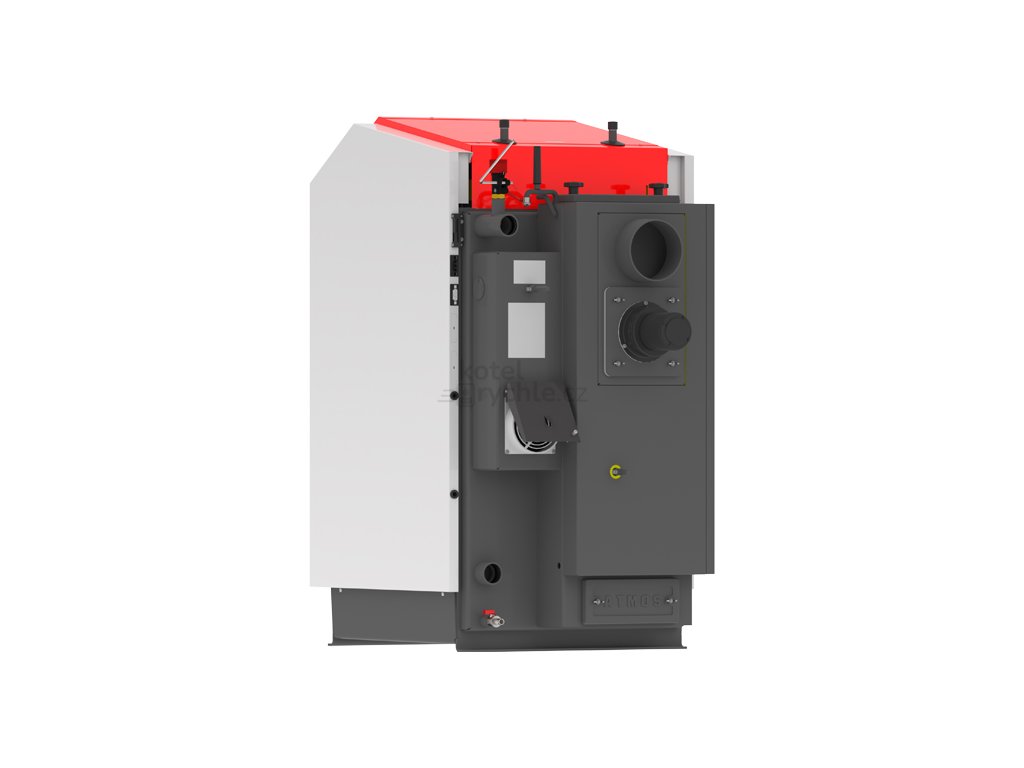

Dohořívací prostor pod ní je opatřen keramickými tvarovkami pro ideální vyhoření všech spalitelných látek s vysokou účinností při ekologicky šetrném spalování. V zadní části tělesa kotlů je svislý spalinový kanál, opatřený ve vrchní části zatápěcí záklopkou. Vrchní část spalinového kanálu je opatřena odtahovým hrdlem pro připojení na komín.

Účinnost kotle dle typu 88,8 - 91,2 %

Všechny kotle DCxxGS splňují podmínky pro získání Kotlíkové dotace.

Kotle na dřevo ATMOS Generátor DC15GS, DC20GS, DC25GS, DC32GS a DC40GS s velkým přikládacím prostorem vyloženým keramikou pro optimální kvalitu spalování. Je to skutečný generátor na dřevoplyn.

Výhody zplynovacích kotlů na kusové dřevo ATMOS

  • Možnost spalovat velké kusy dřeva (kusové dřevo)
  • Velký zásobník paliva – dlouhá doba hoření
  • Vysoká účinnost 88, až 91,2 % podle typu – primární i sekundární vzduch je předehříván na vysokou teplotu
  • Ekologické spalování – kotel dle ČSN EN 303-5 třídy 5, EKODESIGN 2015/1189
  • Odtahový ventilátor – bezprašné vybírání popela, kotelna bez kouře

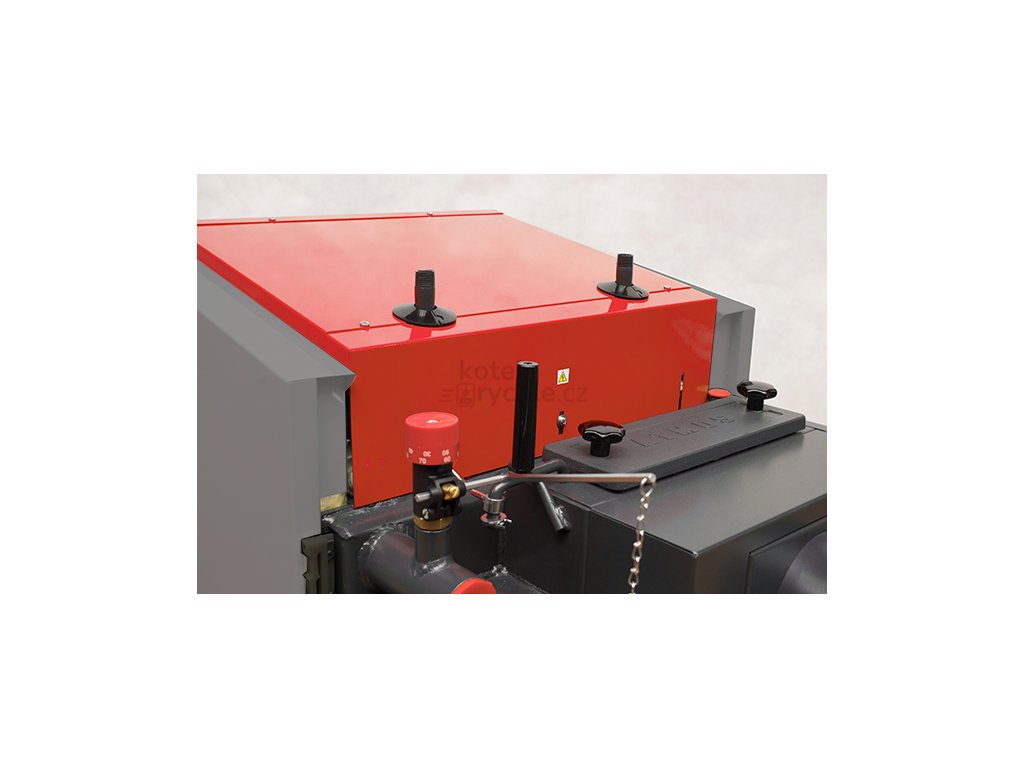

  • Chladící smyčka proti přetopení – bez rizika poškození kotle
  • Automatické vypnutí kotle po dohoření paliva – spalinový termostat
  • Pohodlné vybírání popela – velký keramický spalovací prostor pro popel (u dřeva vybíráme 1x týdně)
  • Kotel bez trubkovnice – snazší čištění
  • Malé rozměry a nízká hmotnost
  • Možnost volby dvířek levá/pravá
  • Vysoká kvalita



Regulace kotlů

Elektromechanická – regulaci výkonu provádíme vzduchovou regulační klapkou ovládanou regulátorem tahu, typ FR 124, který automaticky podle nastavené výstupní teploty vody (80 – 90 °C) otevírá či přivírá vzduchovou klapku. Nastavení regulátoru výkonu je nutno věnovat zvýšenou pozornost, poněvadž regulátor kromě regulace výkonu plní další důležitou funkci, že zajišťuje kotel proti přetopení.

Kotel je dále vybaven regulačním termostatem umístěným na panelu kotle, který ovládá odtahový ventilátor dle nastavené výstupní teploty (80 – 85 °C). Na regulačním termostatu by měla být nastavena teplota o 5 °C nižší než na regulátoru tahu FR 124.

Kotle jsou navíc vybaveny spalinovým termostatem, který slouží k vypnutí odtahového ventilátoru po dohoření paliva.

Kotle pracují na snížený výkon do 70 % jmenovitého výkonu i bez ventilátoru.



Panel přístrojové desky

Složení panelu:
Hlavní vypínač, bezpečnostní termostat, teploměr, regulační termostat a spalinový termostat

Elektromechanická regulace je optimálním řešením řízení provozu kotle (ventilátoru) jednoduchým způsobem.
Provedení panelu se standartní regulací je základním provedením pro všechny vyráběné kotle.



Ekvitermní regulace ACD 03

Každý kotel je možné dovybavit moderní dotykovou elektronickou regulací ATMOS ACD 03  pro řízení celého topného systému v závislosti na venkovní teplotě, pokojové teplotě a čase. Tato regulace je schopna řídit i samotný kotel s ventilátorem s mnoha dalšími funkcemi.

Ovládací panel kotle s ekvitermní regulací ATMOS ACD 03



Ekvitermní regulace ACD 04

Kotle DC25GS a DC32GS lze objednat již z výroby s regulací ATMOS ACD 04, s dotykovým panelem.
Kotle jsou z výroby vybaveny všemi potřebnými čidly. Sada čidel ACD 01 pro řízení otopného systému a navíc čidlo teploty spalin pro ovládání provozu kotle.

Ovládací panel kotle s ekvitermní regulací ATMOS ACD 04

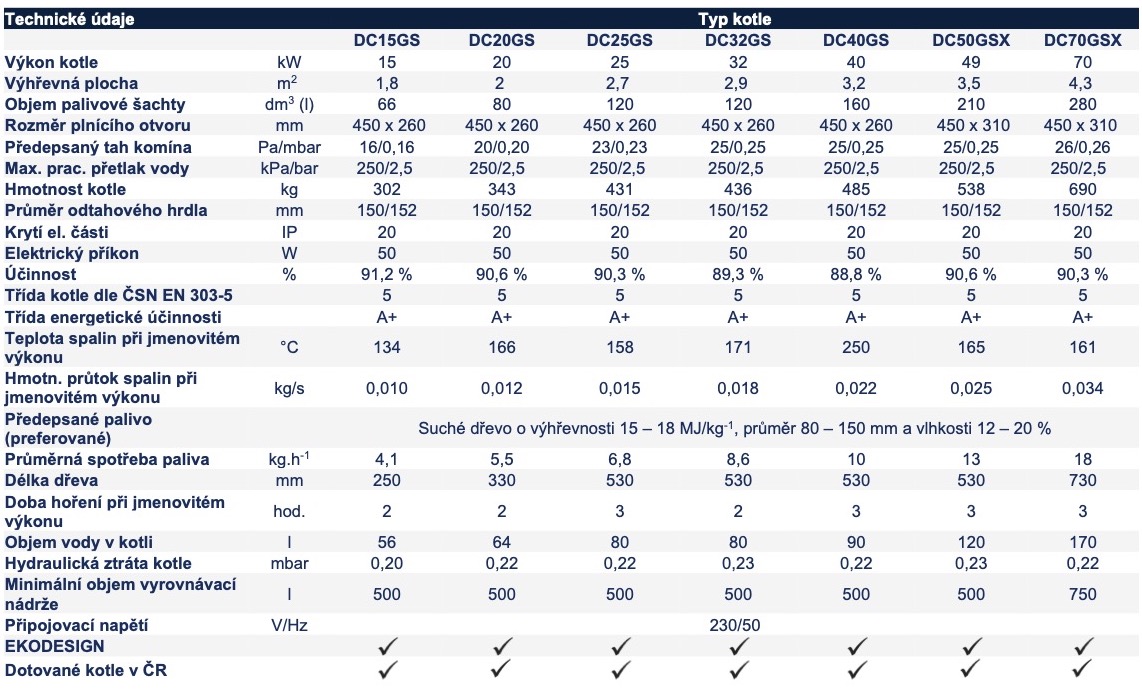

Technické informace



Legenda k nákresu kotlů
1. Těleso kotle 22. Regulátor tahu – Honeywell FR 124
2. Dvířka plnící 23. Chladící smyčka proti přetopení
3. Dvířka popelníková 24. Regulační termostat ventilátoru (kotlový)
4. Ventilátor odtahový  25. Výplň dvířek – Sibral
5. Žáruvzdorná tvarovka – tryska 26. Těsnění dvířek – šňůra 18 x 18
6. Ovládací panel 29. Kondenzátor odtahového ventilátoru

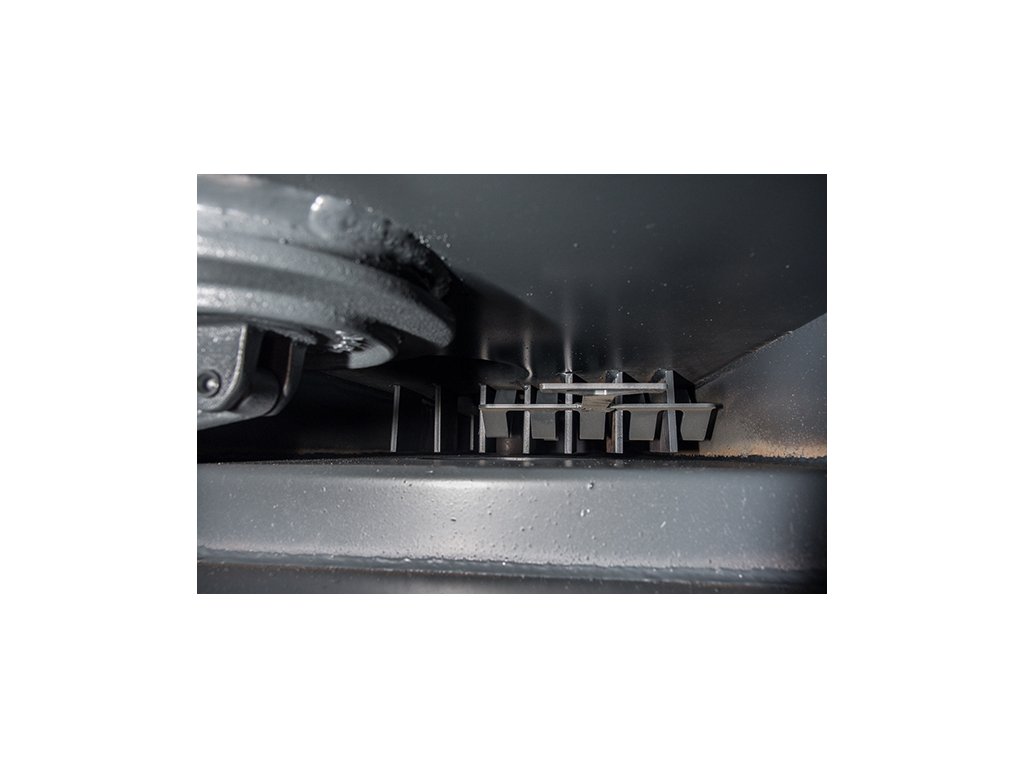

7. Bezpečnostní termostat 33. Brzdič do kouřového kanálu (DC32GS, DC40GS)
8. Regulační záklopka 35. Spalinový termostat
9. Žáruvzdorná tvarovka – bok topeniště 36. Bezpečnostní termostat (Pozor – při přetopení nutno zamáčknout)
10. Žáruvzdorná tvarovka – kulový prostor L+P 39. Brzdič podél kulového prostoru
11. Těsnění – trysky 42. Regulace primárního vzduchu
12. Žáruvzdorná tvarovka – půlměsíc 43. Regulace sekundárního vzduchu
13. Zatápěcí záklopka
14. Žáruvzdorná tvarovka – zadní čelo kul. prostoru
15. Víko čistící K – hrdlo kouřovodu
17. Táhlo zatápěcí záklopky L – výstup vody z kotle
18. Teploměr M – vstup vody do kotle
19. Clona rámečku N – nátrubek pro napouštěcí kohout
20. Vypínač s kontrolkou P – nátrubek pro čidlo ventilu ovládajícího chladící smyčku (TS 131, STS 20)



Rozměry kotlů (mm)
  DC15GS DC20GS DC25GS DC32GS DC40GS DC50GSX DC70GSX
A 1280 1280 1280 1280 1434 1563 1686
B 670 758 959 959 959 1042 1268
C 678 678 678 678 678 678 678
D 950 950 950 950 1099 997 1086
E 150 (152) 150 (152) 150 (152) 150 (152) 150 (152) 150 (152) 180
F 69 69 69 69 69 70 58
G 185 185 185 185 185 184 184
H 1008 1008 1008 1008 1152 1287 1407
CH 256 256 256 256 256 256 256
I 256 256 256 256 256 256 256
J 6/4″ 6/4″ 6/4″ 6/4″ 2″ 2″ 2″



Ke stažení:

Návod kotle Atmos



Prospekt kotle Atmos



Doplňkové parametry

Kategorie: Zplynovací kotle
Záruka: 2 roky
Hmotnost: 690 kg
Výrobce: Atmos
Typ kotle: ATMOS DC 70 GSX
? Třída kotle dle ČSN EN 303-5: 5
? EKODESIGN: Ano
Třída energetické účinnosti: A+
Jmenovitý výkon: 70 kW
Účinnost při jmenovitém výkonu: 90,3 %
Objem palivové šachty: 280 l

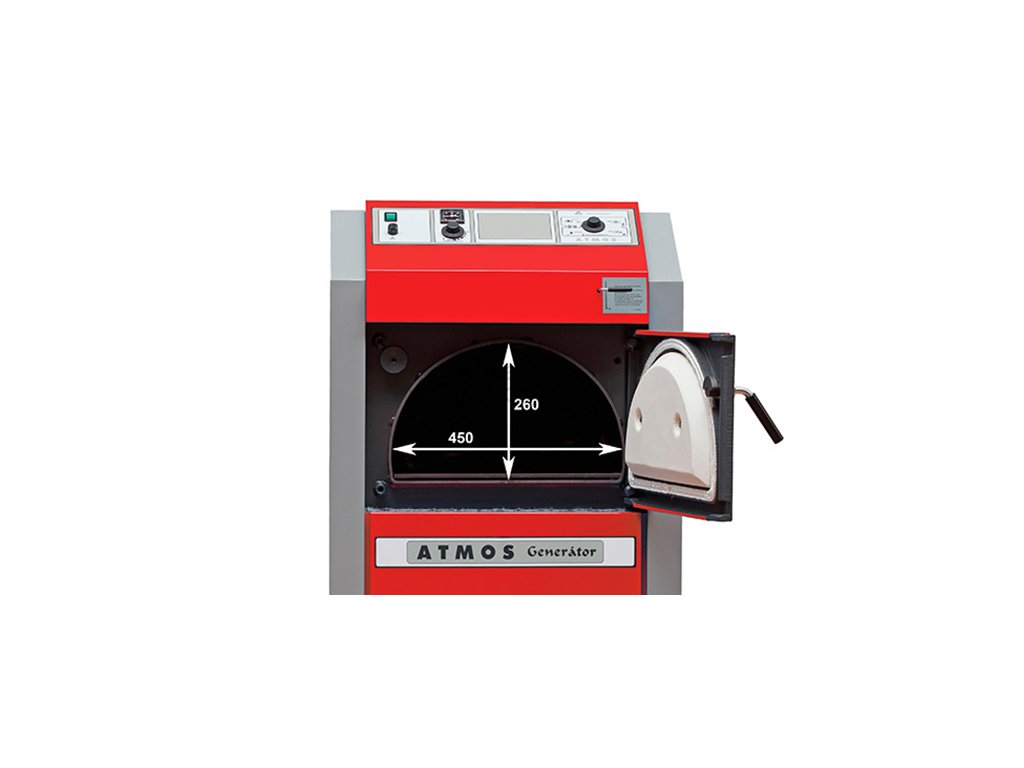

Rozměr plnícího otvoru: 450x310 mm
Hmotnost kotle: 690 kg
Průměr odtahového hrdla: 150/152 mm
Min. teplota vratné vody: 65 °C
Max. provozní teplota: 90 °C
Nejvyšší pracovní přetlak v soustavě: 2,5 bar
Provozní komínový tah: 26 Pa
Spotřeba paliva při jmenovitém výkonu: 18 kg/h
Teplota spalin při jmenovitém výkonu: 165 °C
Vodní objem kotle: 170 l
Doba hoření při jmenovitém výkonu: 3 hod
Palivo: Kusové dříví
Délka polen: 730 mm
