ATMOS DC 40 SX

Kód: 0064
Český produkt
Značka: Atmos
ZDARMAZDARMA 89 400 Kč –11 %
DC32S 630x420 1
89 400 Kč –11 % 80 000 Kč 80 000 Kč / 1 ks
3-4 měsíce

Zplynovací kotle Atmos jsou konstruovány pro spalování dřeva, na principu generátorového zplynování.

Detailní informace

Detailní popis produktu

Zplynovací kotle na dřevo – Dřevoplyn

Těleso kotlů je vyrobeno jako svařenec z kvalitních ocelových plechů o tloušťce 3 až 8 mm. Tvoří je násypka paliva (6 mm), která je ve spodní části opatřena zplynovací tryskou s podélným otvorem pro průchod spalin a plynů. Dohořívací prostor pod ní je opatřen keramickými tvarovkami pro ideální vyhoření všech spalitelných látek s v

ysokou účinností při ekologicky šetrném spalování. V zadní části tělesa kotlů je svislý spalinový kanál, opatřený ve vrchní části zatápěcí záklopkou. Vrchní část spalinového kanálu je opatřena odtahovým hrdlem pro připojení na komín.

Účinnost kotle dle typu 86,3 - 92 %

Výhody zplynovacích kotlů na kusové dřevo ATMOS

  • možnost spalovat velké kusy dřeva (kusové dřevo)
  • velký zásobník paliva – dlouhá doba hoření
  • vysoká účinnost 85 až 92 % podle typu – primární i sekundární vzduch je předehříván na vysokou teplotu
  • ekologické spalování – kotel dle ČSN EN 303-5 třídy 4 a 5, EKODESIGN 2015/1189
  • odtahový ventilátor – bezprašné vybírání popela, kotelna bez kouře
  • chladící smyčka proti přetopení – bez rizika poškození kotle
  • automatické vypnutí kotle po dohoření paliva – spalinový termostat
  • pohodlné vybírání popela – velký keramický spalovací prostor pro popel (u dřeva vybíráme 1x týdně)
  • kotel bez trubkovnice – snazší čištění
  • malé rozměry a nízká hmotnost
  • možnost volby dvířek levá/pravá
  • vysoká kvalita

Instalace

Zplynovací kotle na dřevo ATMOS musí být zapojeny s LADDOMATEM 22 nebo termoregulačním ventilem (trojcestným ventilem ovládaným servopohonem v případě použití elektronické regulace ACD 03/04) pro docílení minimální teploty vratné vody do kotle 65 °C. Výstupní teplota kotle musí být trvale udržována v rozsahu 80 – 90 °C.
Všechny kotle jsou dodávány v základním provedení s chladící smyčkou proti přetopení. Doporučujeme instalovat kotle s akumulačními nádržemi, které nám sníží spotřebu paliva a zvýší komfort vytápění.



Regulace kotlů

Elektromechanická – regulaci výkonu provádíme vzduchovou regulační klapkou ovládanou regulátorem tahu, typ FR 124, který automaticky podle nastavené výstupní teploty vody (80 – 90 °C) otevírá či přivírá vzduchovou klapku. Nastavení regulátoru výkonu je nutno věnovat zvýšenou pozornost, poněvadž regulátor kromě regulace výkonu plní další důležitou funkci, že zajišťuje kotel proti přetopení. Kotel je dále vybaven regulačním termostatem umístěným na panelu kotle, který ovládá odtahový ventilátor dle nastavené výstupní teploty (80 – 85 °C). Na regulačním termostatu by měla být nastavena teplota o 5 °C nižší než na regulátoru tahu FR 124.
Kotle jsou navíc vybaveny spalinovým termostatem, který slouží k vypnutí odtahového ventilátoru po dohoření paliva.

Kotle pracují na snížený výkon do 70 % jmenovitého výkonu i bez ventilátoru (u kotlů DCxxGD nedoporučujeme provoz s vypnutým odtahovým ventilátorem).



Ovládací panel kotle se standardní regulací



Složení panelu:
Hlavní vypínač, bezpečnostní termostat, teploměr, regulační termostat a spalinový termostat

Elektromechanická regulace je optimálním řešením řízení provozu kotle (ventilátoru) jednoduchým způsobem.
Provedení panelu se standartní regulací je základním provedením pro všechny vyráběné kotle.



Ekvitermní regulace ACD 03

Každý kotel je možné dovybavit moderní dotykovou elektronickou regulací ATMOS ACD 03  pro řízení celého topného systému v závislosti na venkovní teplotě, pokojové teplotě a čase. Tato regulace je schopna řídit i samotný kotel s ventilátorem s mnoha dalšími funkcemi.

Ovládací panel kotle s ekvitermní regulací ATMOS ACD 03



Ekvitermní regulace ACD 04

Kotle DC18S, DC25S, DC32S a DC40SX lze objednat již z výroby s regulací ATMOS ACD 04, s dotykovým panelem.
Kotle jsou z výroby vybaveny všemi potřebnými čidly. Sada čidel ACD 01 pro řízení otopného systému a navíc čidlo teploty spalin pro ovládání provozu kotle.

Ovládací panel kotle s ekvitermní regulací ATMOS ACD 04



Technické informace

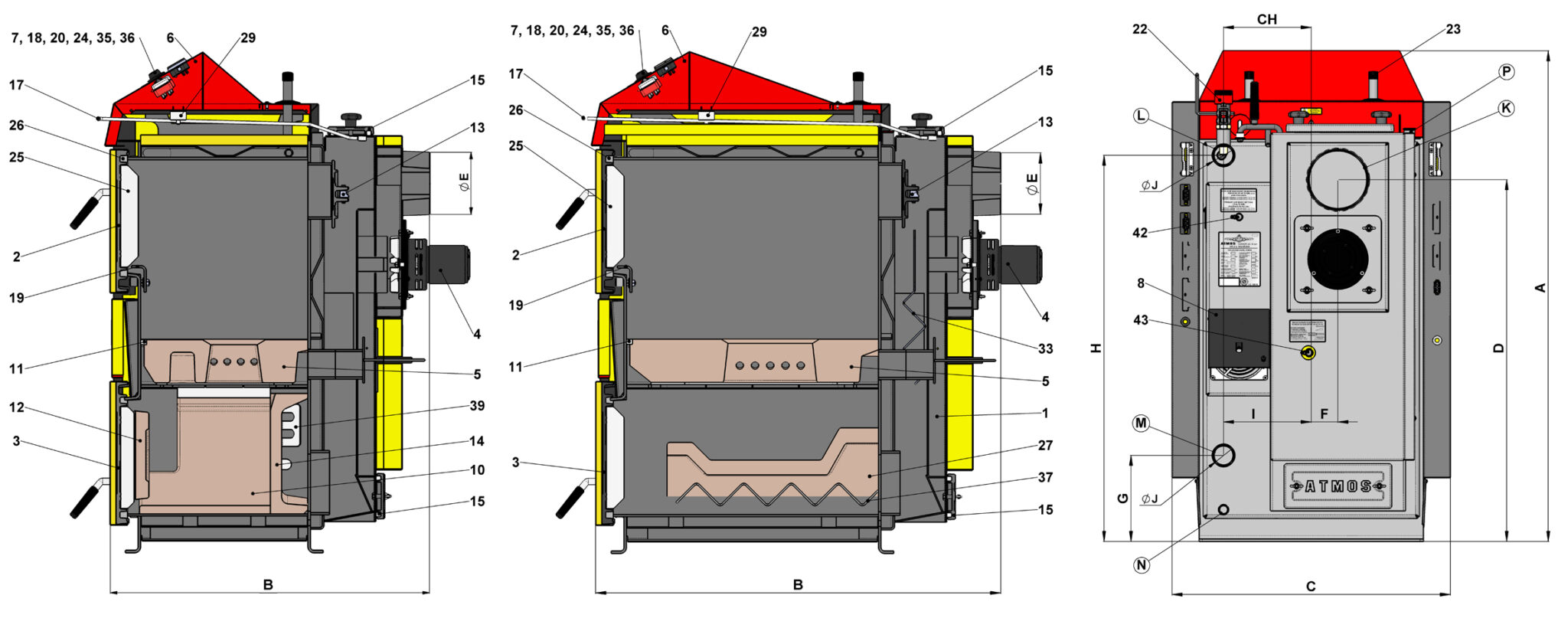

Legenda k nákresu kotlů
1. Těleso kotle 23. Chladící smyčka proti přetopení
2. Dvířka plnící 24. Regulační termostat ventilátoru (kotlový)
3. Dvířka popelníková 25. Výplň dvířek – Sibral
4. Ventilátor odtahový (S) 26. Těsnění dvířek – šňůra 18 x 18
5. Žáruvzdorná tvarovka – tryska 27. Žáruvzdorná tvarovka – keramická střecha
6. Ovládací panel 29. Kondenzátor odtahového ventilátoru
7. Bezpečnostní termostat 33. Brzdič do kouřového kanálu (DC22SX, DC30SX, DC40SX, DC50S, DC70S)
8. Regulační záklopka 35. Spalinový termostat
10. Žáruvzdorná tvarovka – kulový prostor L+ P (DC18S) 36. Bezpečnostní termostat (Pozor – při přetopení nutno zamáčknout)
11. Těsnění – trysky 37. Brzdič – pod střechou (DC30SX, DC40SX, DC50S)
12. Žáruvzdorná tvarovka – půlměsíc 39. Brzdič spalin podél kulového prostoru (DC18S)
13. Zatápěcí záklopka 42. Regulace primárního vzduchu
14. Žáruvzdorná tvarovka – zadní čelo 43. Regulace sekundárního vzduchu
15. Víko čistící
17. Táhlo zatápěcí záklopky K – hrdlo kouřovodu
18. Teploměr L – výstup vody z kotle
19. Clona rámečku M – vstup vody do kotle
20. Vypínač s kontrolkou N – nátrubek pro napouštěcí kohout
22. Regulátor tahu – Honeywell FR 124 P – nátrubek pro čidlo ventilu ovládajícího chladící smyčku (TS 131, STS 20)



Rozměry kotlů (mm)
  DC18S DC22S DC25S DC30SX DC32S DC40SX DC50S
A 1185 1185 1185 1185 1260 1260 1260
B 758 959 959 959 959 959 1160
C 675* 675* 675* 675* 678 678 678
D 874 874 874 874 950 950 950
E 150 (152) 150 (152) 150 (152) 150 (152) 150 (152) 150 (152) 150 (152)
F 65 65 65 65 69 69 69
G 208 208 208 208 185 185 185
H 933 933 933 933 1008 1008 1008
CH 212 212 212 212 256 256 256
I 212 212 212 212 256 256 256
J 6/4″ 6/4″ 6/4″ 6/4″ 6/4″ 6/4″ 2″



*šířka kotle je po demontáži bočních kapot 555 mm.

Ke stažení:

Návod kotle Atmos



Prospekt kotle Atmos

Doplňkové parametry

Kategorie: Topení a ohřev vody
Záruka: 2 roky
Hmotnost: 368 kg
Výrobce: Atmos
Typ kotle: ATMOS DC 40 SX
? Třída kotle dle ČSN EN 303-5: 5
? EKODESIGN: Ano
Třída energetické účinnosti: A+
Jmenovitý výkon: 40 kW
Účinnost při jmenovitém výkonu: 88,9 %
Objem palivové šachty: 135 l
Rozměr plnícího otvoru: 450x260 mm
Hmotnost kotle: 368 kg
Průměr odtahového hrdla: 150/152 mm
Min. teplota vratné vody: 65 °C
Max. provozní teplota: 90 °C
Nejvyšší pracovní přetlak v soustavě: 2,5 bar
Provozní komínový tah: 24 Pa
Spotřeba paliva při jmenovitém výkonu: 10,2 kg/h
Teplota spalin při jmenovitém výkonu: 185 °C
Vodní objem kotle: 80 l
Doba hoření při jmenovitém výkonu: 2 hod
Palivo: Kusové dříví
Délka polen: 530 mm
