ATMOS ACD03 sada ekvitermní regulace (bez čidla spalin) - pro automatické kotle

Kód: S0103
Český produkt
Značka: Atmos
18 300 Kč –7 %
product detail max
18 300 Kč –7 % 16 890 Kč / ks 13 958,68 Kč bez DPH 16 890 Kč / 1 ks
Skladem
Možnosti doručení

Je určena k řízení teplovodní soustavy vytápěného objektu. Ovládání regulátoru je díky dotykovému displeji jednoduché a intuitivní. Regulátor obsahuje funkce k přímému ovládání kotle, kotlového okruhu, až tří topných okruhů, teplé užitkové vody, soláru, atd…

Detailní informace

Zboží rozumíme
Zboží rozumíme
Zavolejte nám pro technické dotazy
Široký sortiment
Široký sortiment
Vše nakoupíte na jednom místě
Renomovaní výrobci
Renomovaní výrobci
V nabídce máme tradiční české výrobce
Doprava zboží
Doprava zboží
Volíme šetrné dopravce

Detailní popis produktu

Ekvitermní regulace ATMOS ACD 03/04 je novým regulačním prvkem s dotykovým barevným displejem umožňující snadné ovládání kotle a topného systému intuitivním způsobem podle nejmodernějších trendů. Regulátory ACD 03 a ACD 04 se liší provedením instalační krabičky. Funkce ovládání obou regulátorů jsou stejné.

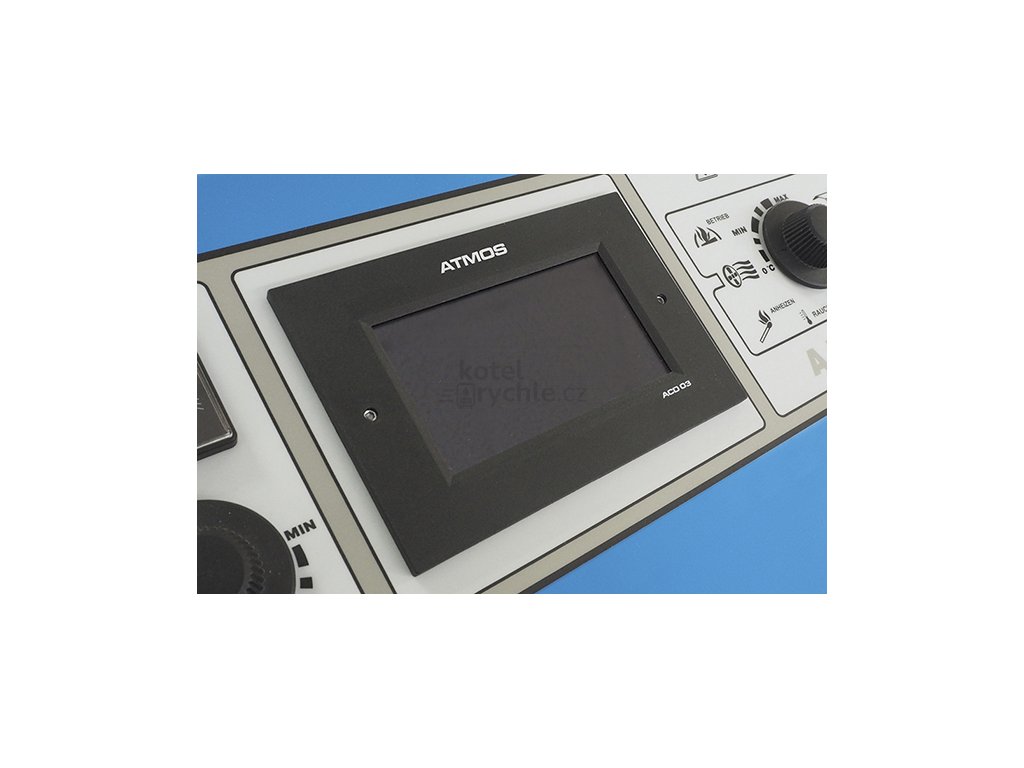

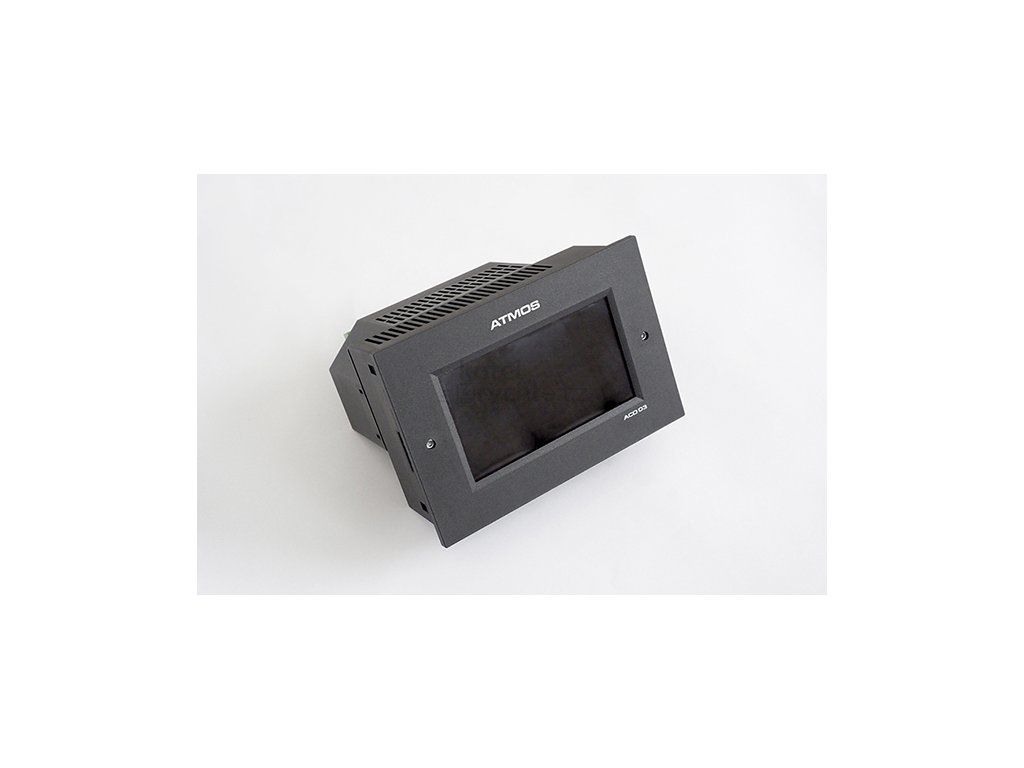

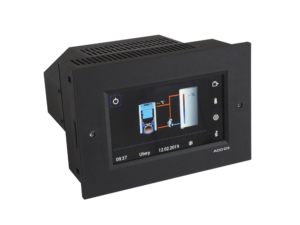

ATMOS ACD 03 - regulátor pro vložení do panelu kotle

Regulátor ACD 03 je vyráběn v provedení, které je určeno k vložení do panelu kotle po vylomení předem připraveného otvoru (z výroby) pro regulaci ACD 03 (rozměr 92 x 138 mm). Regulátor je také možné vložit do speciální krabičky SWS 18 určené pro instalaci na zeď.

Regulátor je schopen řídit následující:

  • vytápění tří topných okruhů (např. dva okruhy klasické radiátory + jeden okruh podlahové vytápění) podle požadované teploty v místnosti, venkovní teploty (ekvitermní křivky) a v závislosti na čase pomocí tří typů pokojových jednotek (čidel)
    nebo
    jeden kotlový okruh a dva topné okruhy – kotlový okruh pro dodržení minimální teploty vratné vody do kotle 65 °C, pomocí trojcestného mísícího ventilu se servopohonem a čerpadlem a vytápění dvou topných okruhů (např. klasické radiátory nebo podlahové vytápění) podle požadované teploty v místnosti, venkovní teploty (ekvitermní křivky) a v závislosti na čase pomocí tří typů pokojových jednotek (čidel)
  • ohřev teplé užitkové vody (TUV) na požadovanou teplotu (např. 55 °C)
  • solární ohřev přes sluneční kolektory
  • optimální nabíjení a vybíjení akumulačních nádrží dle požadavků zákazníka
  • automatické přepínání provozu dvou zdrojů tepla (kotlů), např. kotle na dřevo a zemní plyn / dřevo a pelety
  • kompletní provoz kotle na základě potřeb topného systému včetně odtahového ventilátoru
  • automatické zapálení dřeva

Elektronická regulace ATMOS ACD 03 je dodávána jako sada včetně potřebných čidel a připojovací svorkovnice pro snadnou montáž do panelu kotle:

Sada ekvitermní regulace určená pro kotle na pelety (bez čidla spalin) ATMOS ACD 03
– kód S0103

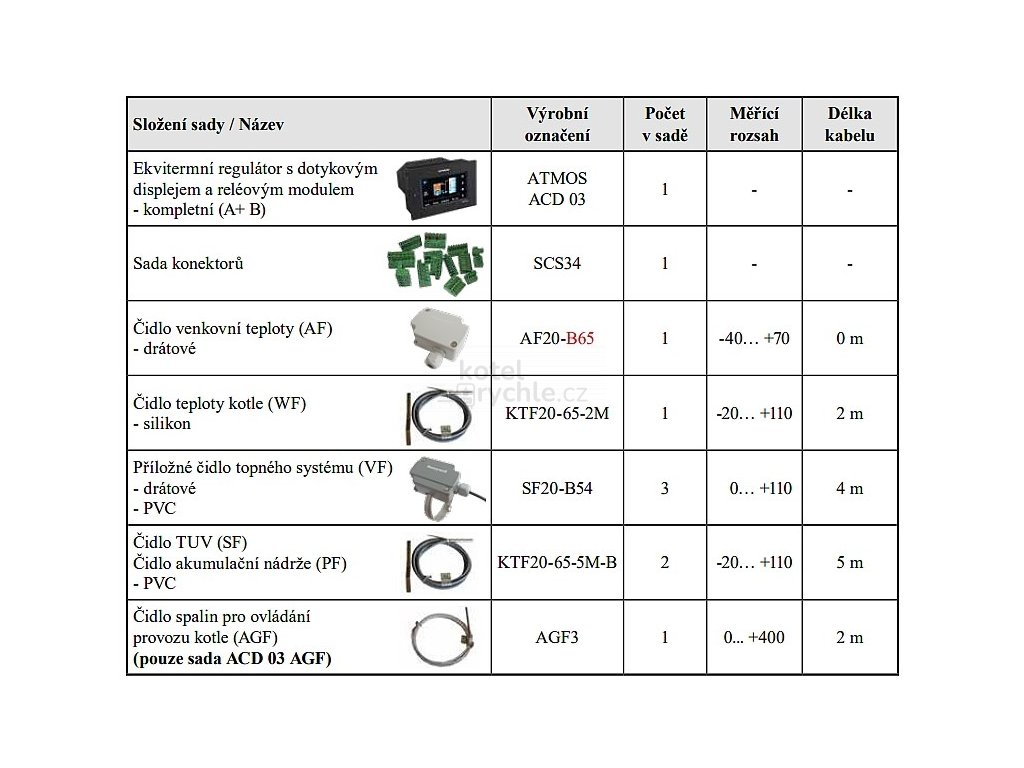

Složení sady / Název Výrobní označení Počet v sadě Měřící rozsah Délka kabelu
Ekvitermní regulátor s dotykovým displejem a reléovým modulem – Kompletní (A + B) ATMOS ACD 03 1

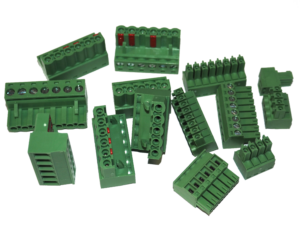

Sada konektorů SCS34 1

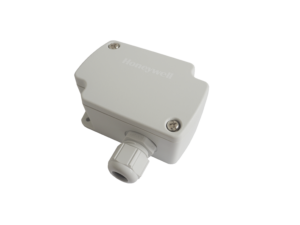

Čidlo venkovní teploty (AF) – drátové AF20-B65 1 -40… +70 0 m

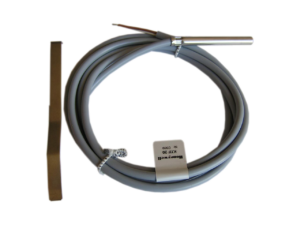

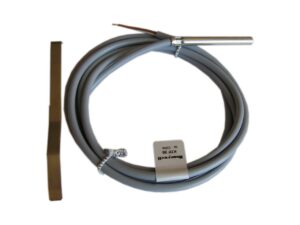

Čidlo teploty kotle (WF) – silikon KTF20-65-2M 1 -20… +110 2 m

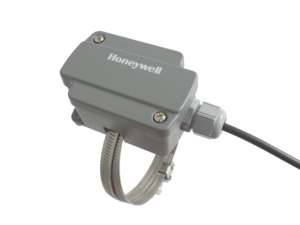

Příložné čidlo topného systému (VF)
– drátové
– PVC
SF20-B54 3 0… +110 4 m
Čidlo TUV (SF)
Čidlo akumulační nádrže (PF/FPF) – PVC
KTF20-65-5M-B 3 -20… +110 5 m



Sada ekvitermní regulace určená pro kotle s ručním přikládáním (s čidlem spalin) ATMOS ACD 03 AGF
– kód S0106

Složení sady / Název Výrobní označení Počet v sadě Měřící rozsah Délka kabelu
Ekvitermní regulátor s dotykovým displejem a reléovým modulem – Kompletní (A + B) ATMOS ACD 03 1
Sada konektorů SCS34 1
Čidlo venkovní teploty (AF) – drátové AF20-B65 1 -40… +70 0 m
Čidlo teploty kotle (WF) – silikon KTF20-65-2M 1 -20… +110 2 m
Příložné čidlo topného systému (VF)
– drátové

– PVC
SF20-B54 3 0… +110 4 m
Čidlo TUV (SF)
Čidlo akumulační nádrže (PF/FPF) – PVC
KTF20-65-5M-B 3 -20… +110 5 m

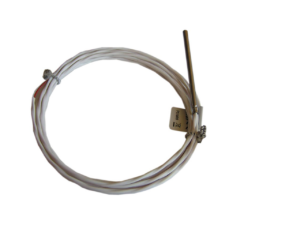

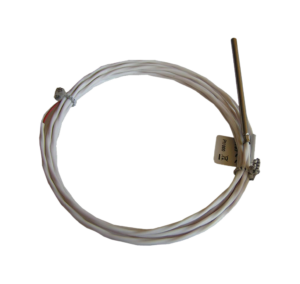

Čidlo spalin pro ovládání provozu kotle (AGF)

AGF3 1 0… +400 2 m



Pro optimální, úsporné a komfortní ovládání vytápění vašeho objektu vám doporučujeme dokoupit jako příslušenství, (pro každý topný okruh) jednu z našich pokojových jednotek ARU5, ARU10 a ARU30 s dotykovým displejem pro lepší možnost zregulovat topný systém. V případě využití regulace pro solární ohřev je nutné dokoupit čidlo pro solár FF00–75P65 (-20 – 300 °C) a další čidlo KTF20.

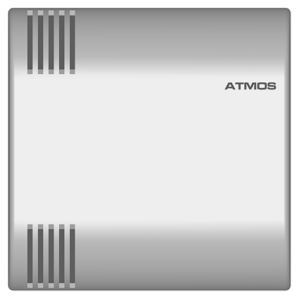

Pokojová jednotka (čidlo) pro ekvitermní regulaci ACD 03/04 ATMOS ARU5

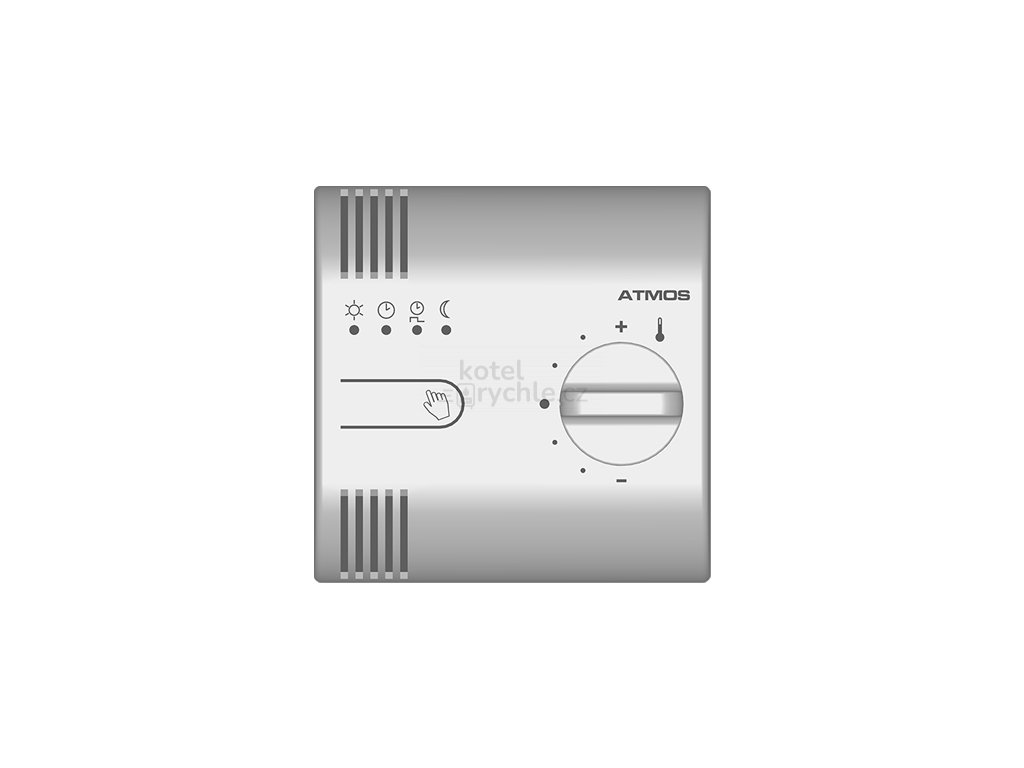

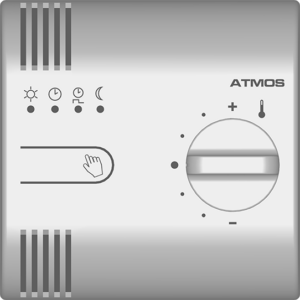

Pokojová jednotka bez displeje pro ekvitermní regulaci ACD 03/04 ATMOS ARU10

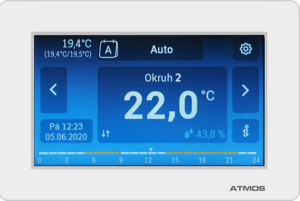

Pokojová jednotka s displejem pro ekvitermní regulaci ACD 03/04 ATMOS ARU30





Doplňkové parametry

Kategorie: Topení a ohřev vody
Záruka: 2 roky
Hmotnost: 3 kg
Napájecí napětí: 230 V
Kmitočet napájení: 50 Hz
Příkon v pohotovostním režimu: 2,8 W (5,0 VA)
Max. zapínací proud: 35 A / 230 V
Stupeň ochrany: IP 20
Doporučená pojsitka: tavná, keramická 6,3 A / 1500 A

Buďte první, kdo napíše příspěvek k této položce.

Nevyplňujte toto pole:

Buďte první, kdo napíše příspěvek k této položce.

Nevyplňujte toto pole:

Firma ATMOS

Atmos je rodinná česká firma a v současnosti jeden z největších evropských výrobců kotlů na pevná (tuhá) paliva. Firma exportuje více než 60 % své produkce do zahraničí, především do Německa, Rakouska, Švédska, Itálie, Francie, Rumunska, Polska, Bulharska, Dánska, Slovenska, Litvy, Lotyšska, Ukrajiny, Běloruska, Španělska, Velké Británie atd.



Sortiment zahrnuje kotle na pevná (tuhá) paliva, zplynovací kotle na dřevo od 15 do 150 kW, zplynovací kotle na hnědé uhlí (a dřevo) od 16 do 48 kW, zplynovací kotel na hnědouhelné brikety a černé uhlí o výkonu 16 a 26 kW, automatické kotle na pelety od 4,5 do 80 kW a kombinované kotle na zplynování dřeva v kombinaci s hořákem na pelety ve výkonech od 20 do 35 kW. Výrobky firmy Atmos vzbudily velký zájem mezi uživateli topícími dřevem a instalatéry, pro svou dobrou funkčnost, kvalitu a v neposlední řadě, velice příznivou cenu.
